Réception 4G et WIFI dans un local de chasse ou en déplacement.

– Recevoir la 4G dans un local de chasse et la redistribuer en WIFI –

Très au fait des questions portant sur la téléphonie mobile et de tout ce qui s’y rattache, j’avais en 1990 réalisé la première installation d’un « téléphone de voiture » (400 Mhz et 8 kg à l’époque !) dans un refuge de haute montagne à 1988 mètres et……. contre l’avis technique de tout le monde !!! (Comme toujours !) C’était une première en France à défaut de n’avoir jamais su si cela avait été déjà fait en dehors de nos frontières.

Votre local de chasse est sans doute situé dans une « zone d’ombre » non couverte par la téléphonie mobile. Tout le monde connaît le problème où dans certains endroits il faut aller à un point précis pour capter le réseau. Il existe ce qu’on appelle des boosters GSM ou amplificateurs GSM. Il faut savoir que la plupart de ces amplis sont interdits par la loi et sont pour la plupart totalement inefficaces !

– LA SOLUTION –

Vous (la société de chasse) achetez un routeur wifi mobile comme celui-ci : NETGEAR Routeur mobile 4G, Nighthawk M2 (le M2 est équipé de prise TS9 pas le M1) Routeur 4G LTE MR2100 – débit descendant jusqu’à 2Gbps. Connexion WiFi jusqu’à 20 appareils. Caractéristiques détaillées.

240 g avec la batterie.
Port LAN/WAN Gigabit.
Port USB-C.
Port USB-A pour bénéficier des fonctionnalités Jump Boost.
Deux connecteurs d’antennes externes TS-9 3G/4G. LTE/4GX 700/900/1800/2100/2600 MHz.
3G 850/900/1900/2100 MHz.
Batterie Li-ion amovible (5040mAh) pour une utilisation longue durée.
Dimensions : 105,5 (L) x 105,5 (l) x 20,35 (H) mm
Écran externe. Écran tactile LCD 2,4″.
Internet mobile haut débit ultra-rapide pour bénéficier de vitesses de téléchargement pouvant atteindre 2 Gbit/s et de vitesses de chargement pouvant atteindre 150 Mbit/s dans des zones sélectionnées.
Prise en charge de la 4GX LTE avancée catégorie 20 avec agrégation de 5 bandes maximum.
Streaming multimédia à partir d’une clé USB ou un disque dur externe vers tous les appareils connectés.
Routeur de voyage avec capacités de délestage Wifi/Ethernet.
Connexion fiable et permanente permettant de connecter jusqu’à 20 appareils Wifi.

Pour améliorer la réception vous équipez le routeur d’une antenne extérieure 4G. L’intérêt c’est de pouvoir déplacer l’antenne vers un endroit du local plus éloigné et mieux couvert que la position du routeur lui même.

Vous fabriquez un caisson en bois fermé à clef (surtout pas métallique) que vous accrochez au plafond, en haut d’un mur avec une alimentation en 220 V.

Vous (la société de chasse) achetez une carte pré-payée internet auprès de l’opérateur qui couvre le mieux votre local de chasse. Pour faciliter votre choix et si vous devez rajouter des antennes  à votre routeur, vérifiez la position du relais de votre opérateur le plus proche sur www.cartoradio.fr. L’avantage de la carte pré-payé c’est qu’il ne peut pas y avoir de sur-consommation, que la carte SIM est valable six mois. Au pire, vous la rechargez en hors saison pour six mois de plus pour 10 euros. Chaque chasseur paye un prorata de la carte.

************************************

Une astuce pour vous permettre de profiter d’un réseau WIFI à proximité de votre local de chasse : Un cas concret d’un local de chasse adossé à une maison occupée à l’année et équipée d’une box wifi.

Je suis chez ORANGE qui en matière de qualité et de couverture est imbattable. Vous devez au préalable téléchargez l’appli : « MON RÉSEAU » d’ORANGE.

appli orange mon réseau

L’intérêt de cette application c’est qu’elle vous permet de vous connecter automatiquement à tous les hotspot wifi d’Orange Y COMPRIS ET SURTOUT au wifi partagé de toutes les LIVEBOX Orange disséminée chez les particuliers.
Si vous lancez une analyse wifi à proximité d’une LIVEBOX, vous verrez qu’elle se subdivise en deux signaux strictement séparés.
1. « LIVEBOX xxxxxx »
2. « Orange »
Le réseau LIVEBOX xxxxxx c’est le réseau wifi privé.
Le réseau wifi « Orange » c’est un signal wifi autonome sur lequel tout abonné « mobile Orange » peut se connecter. Les réseaux sont strictement séparés tant sur le plan technique, il n’y a pas  d’incidence sur le flux descendant et/ou remontant que sur le plan juridique. Le réseau «orange» appartient à Orange. Il y a souvent des bars ou des restaurant qui proposent des réseaux wifi ouvert, c’est très dangereux car n’importe qui peut intercepter vos données de connexion. Si le bar possède une Livebox (Orange) et propose un réseau wifi ouvert et un réseau wifi « Orange » connectez-vous toujours à « Orange ». Les abonnés d’autres opérateurs peuvent se connecter au réseau wifi ouvert mais à leurs risques et périls. Plus tard, la connexion sera automatique.

Lorsque vous êtes dans votre local, vous lancez un scan wifi depuis l’appli  » MON RÉSEAU » et si vous voyez écrit « ORANGE » vous vous connectez. Mais dans certains cas le signal peut être faible. C’est là que l’appareil ci-dessous va vous sortir d’affaire en boostant et en étendant le signal wifi du voisin chez vous et en toute légalité.

« Netgear Nighthawk X6S, l’arme quasi parfaite pour étendre votre réseau Wi-Fi » : Contrairement à bon nombre de ses congénères, il ne crée pas un second SSID, qui vous impose de gérer deux réseaux différents et de vous connecter manuellement quand vous passez de l’un à l’autre.  4608 commentaires sur AMAZON et 4 étoiles sur 5 !!!

Mise à jour du 16 Septembre 2017 : Que faire lorsque les antennes GSM-4G doivent être installées à une distance importante du routeur. Directionnelles ou panneau, lorsque l’on installe des antennes pour sa réception cellulaire data 3G ou 4G, c’est avec un objectif précis, améliorer son niveau de réception. Cet article à pour simple objectif de vous évoquer l’alternative de l’utilisation de câble Ethernet en lieu et place de câbles coaxiaux, tout en restant accessible au lecteur lambda.

Mise à jour du 30 Mai 2017 : Un des meilleurs articles sur le sujet : « A quoi sert un routeur ou Hotspot 4G ? »

Mai 2017. Deux ans après on réponds à Manuel VALLS, premier ministre : « L’ambition dont on n’a pas le talent est un crime ».

Mise à jour du 22 Mai 2015 : Déclaration du Premier ministre : Mars 2015 : « Toutes les zones blanches doivent avoir disparu dans dix-huit mois ». Soit fin 2016. Manuel Valls souhaite que les opérateurs aillent « au-delà de ce qui était prévu en inscrivant dans la loi l’obligation pour tous les opérateurs de donner accès dans ce même délai, pas seulement à la 2G, mais aussi à la 3G », a-t-il ajouté. Pour la conversion de toutes les antennes 2G en 3G le délai maximum annoncé est mi-2017.

En véhicule et/ou en déplacement sur le terrain

Mise à jour du 03 Juin 2015 : J’ai fait une recherche pour trouver le meilleur système de fixation d’un PC ou mieux d’une tablette dans  le véhicule. Un système sûr, qui n’encombre pas le pare-brise. J’ai choisi ce modèle :

support tablette pc voiture

Pour connecter : tablette, smartphone, PC, etc. Je pense notamment au suivi des colliers GPS afin d’afficher les cartes sur un smartphone, PC, tablette. La 2G sera remplacé au plus tard en juin 2017 par une 3G généralisée.

Lisez cet article : « ORANGE : Deux nouveaux routeurs 4G, WIFI pour voiture et mobilité ».

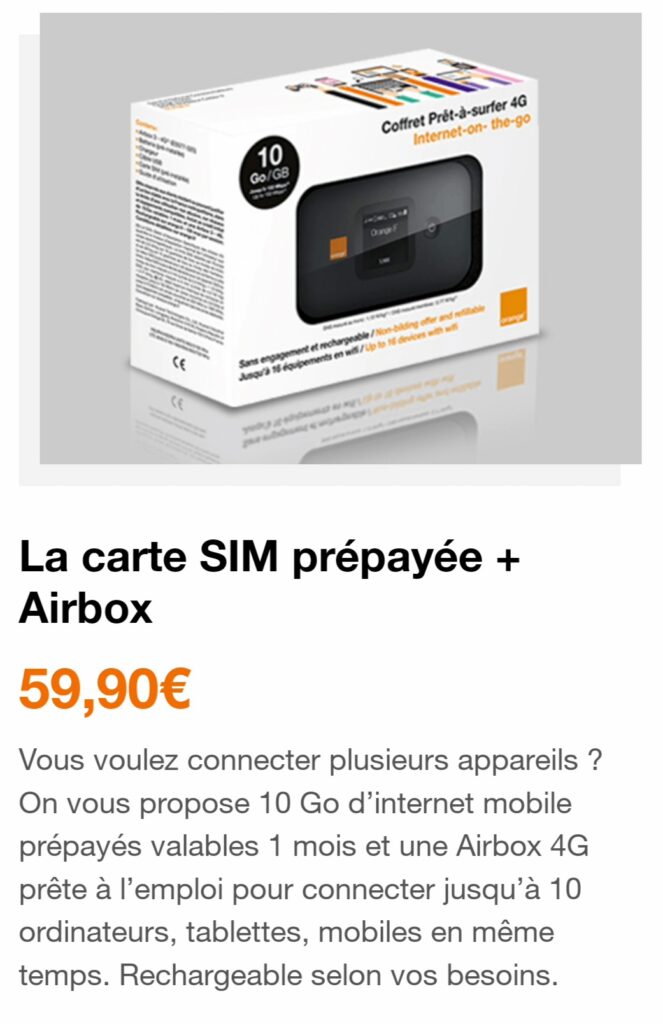

  • Utilisez le DOMINO ORANGE 4G+ E5786 ou l’AIR BOX AUTO (auto-alimenté par l’allume-cigare) (routeur 3-4G & point d’accès wifi). Vérifier la présence de connecteurs TS 9 pour brancher une antenne extérieure. L’air box auto ne possède pas de connecteurs TS9 ! Connectez jusqu’à 10 terminaux compatibles WiFi  simultanément pour profiter seul d’internet ou partager votre connexion. Nécessite une bonne réception 3G. Portée 10 mètres. Avantage : Le prix. Inconvénient : ……………… Astuces : Difficile de capter correctement la 3G dans un véhicule depuis un smartphone ou une tablette pour afficher les cartes afin de suivre les chiens équipés de colliers GPS. La solution avec le domino 4G E5786, c’est de le fixer en haut de la vitre arrière ou poser sur la tablette arrière du véhicule avec un SCOTCH double face. Pas sur la vitre-avant il y a du fer incorporé dans le pare-brise. Vous vous connecterez normalement en wifi. Pour maintenir l’alimentation, faites tirer une alimentation reliée aux feux arrières. Pensez à y rajouter un coupe-circuit et surtout un porte-fusible.

airbox orange autoair box 4g orange airbox auto orange 4g

Le plus important avant d’acheter un modem wifi pour la mobilité, c’est de vérifier la présence d’une prise TS9 permettant de brancher une antenne extérieure ! Le HUAWEI E5377 ORANGE est équipé de cette prise.

TS 9 wifi huawei ts9 huawei 2

Connecteurs TS9. Crédit photo : TECHVORACE.COM

Pour un véhicule en déplacement

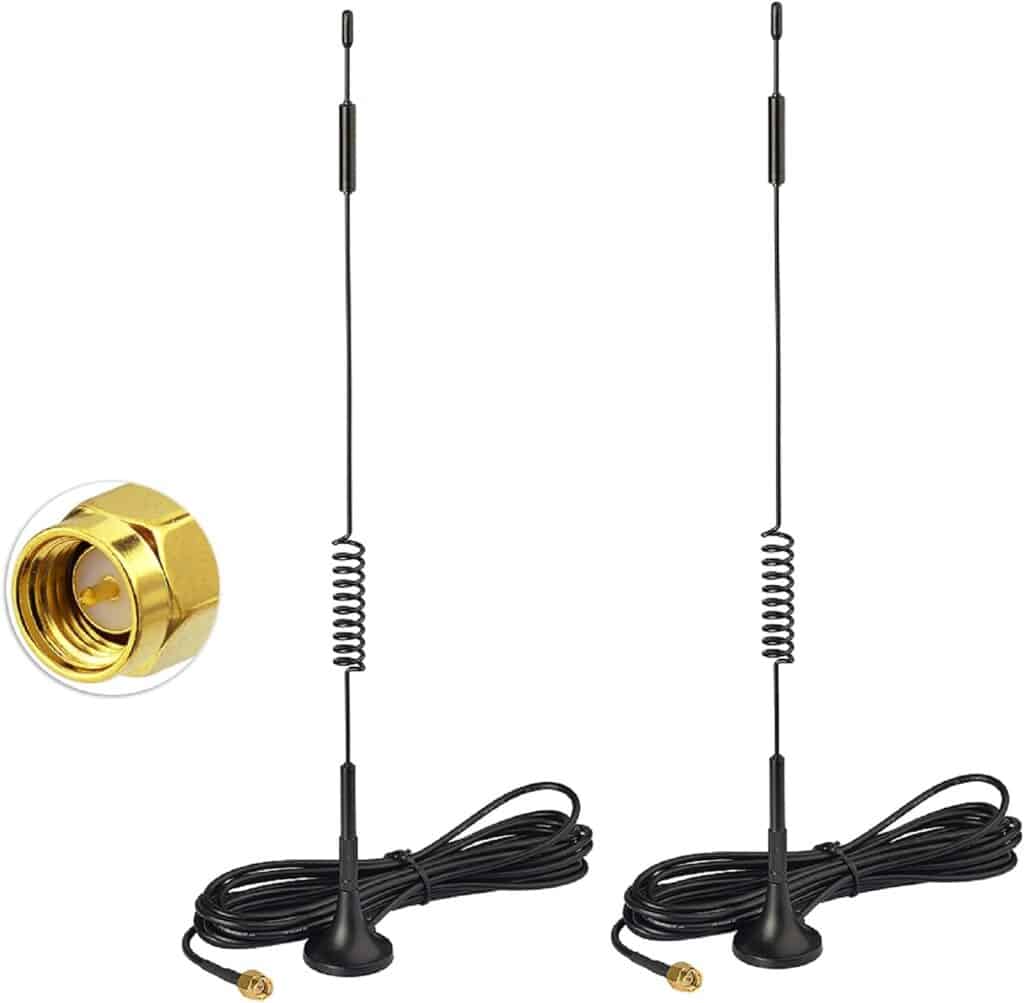

antenne magnétique 4 g routeur wifi ts9

L’aimantation paraît puissante :

antenne magnétique 4 g routeur wifi ts9 bis

FEMTOCELL = Appels mobiles en zone blanche. FLYBOX = Internet fixe en zone blanche ADSL.
