Régle de calcul GPS/UTM pour carte papier

Après bien des recherches j’ai enfin trouvé « Au vieux campeur » une règle en plastique permettant de  reporter instantanément et sans erreur des coordonnées UTM extraites d’un GPS sur une carte papier : 1.10000, 1.25000, 1.50000. A condition que la carte soit dite « compatible GPS ». C’est d’une simplicité enfantine et je ne saurai trop vous conseiller de le tester chez vous pour le cas où vous auriez à l’utiliser un jour notamment dans le cadre de secours en montagne.

1ére solution : Vous lancez votre appli GPS sur votre smartphone (GPS STATUTS de préférence) ou vous possédez un GPS dédié. Tous deux sont réglés pour afficher des coordonnées UTM.

Vous obtenez : 31T. 309 260   4771 300. Ce sont des mètres. 31 c’est le fuseau. 309 260 signifie que vous êtes à 309.260 mètres du fuseau 31. Vous recherchez sur la carte en haut et latéralement la mention en gras et en bleu 309. A partir de cette ligne bleue très fine vous comptez 260 mètres vers la gauche. Vous venez d’obtenir votre position d’est en ouest.

Puis vous prenez 4771 300. Là aussi ce sont des mètres. Cela signifie que vous êtes à 4.771.300 mètres de l’équateur. Là vous prenez les chiffres qui sont dans la partie gauche & droite  de votre carte et vous cherchez : 4771 en gras et en bleu. A partir de cette ligne bleue très fine vous comptez 300 mètres vers la droite. Vous venez d’obtenir votre position du sud au nord.

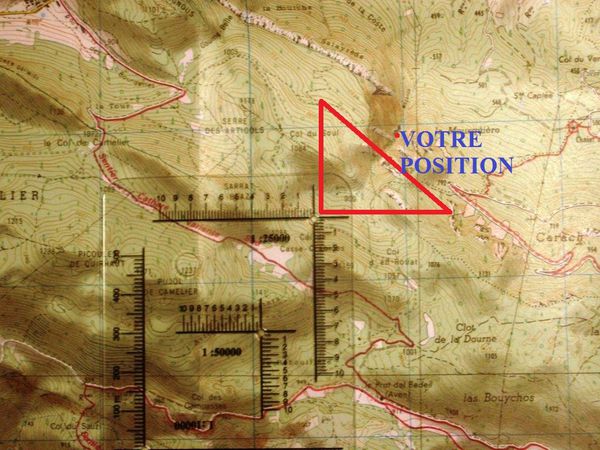

Vu qu’il faudrait normalement tirer au crayon une ligne verticale et horizontale pour trouver le point d’intersection (le point GPS) on utilisera  plutôt un instrument à 5 €uros : Une règle de report à 3 échelles.. Il vous suffit de caler votre règle sur la ligne bleue très fine dans la colonne  309 en haut de la carte et 4771 sur le bord droit ou gauche de la carte, puis de positionner les 260 mètres d’un côté et les 300 mètres de l’autre. Le trou pratiqué dans la règle indique votre position à  20-30 mètres prés compte tenu de l’impression des cartes.

2éme solution : Vous n’avez pas de GPS mais vous savez où vous êtes en montagne. Plutôt que d’énoncer au téléphone que vous êtes sur telle ou telle face de la montagne « Y » prés de la cabane à Dudule, sortez votre carte et réalisez la même intervention que dans le paragraphe précédent.

Ce qui donnera ceci au téléphone : « nous avons une personne atteinte par la foudre, nos coordonnées UTM sont : 332 900 et 4766 800 lieux dit « Artinaguére » dans le 31 (Haute Garonne)


RÈGLE DE REPORT 3 ÉCHELLES. 5 €uros. Permet de connaître et/ou de transmettre les coordonnées GPS en UTM de l’endroit où vous vous trouvez sur une carte : 1.10000, 1.25000, 1.50000.

Permet de reporter instantanément et sans erreur des coordonnées UTM extraites d’un GPS sur une carte papier : 1.10000, 1.25000, 1.50000.


Vous devez utiliser ce type de carte : « Compatible GPS » qui dispose des coordonnées GPS en UTM.

IGN 1
